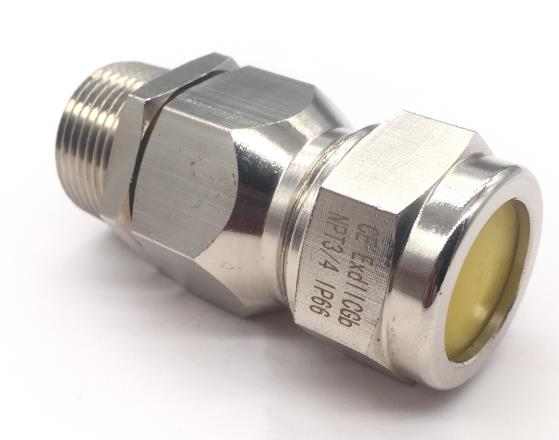

EX認證不銹鋼密封鎧裝電纜格蘭頭： 蘭方式就是用格蘭頭，兩路電源就要在電控柜上開兩個圓孔，裝上格蘭頭，電纜穿過格蘭頭進入柜內，格蘭頭類似于防爆接頭，起密封作用。格蘭頭跟穿線管一樣有很多大小規格，DN25，DN32等等，材質有硬質塑料的也有不銹鋼的，其實在電動閥門或是有些電機上有廠家自帶的，在進孔位置。格蘭頭就是密封接頭產品性能：
一、概述 本產品的技術性能符合GB3836防爆標準的技術要求，可廣泛用于防爆性氣體環境的危險場所，作為照明、信號、動力、建筑等設備的電線、電纜的引入，在船舶、海上平臺的防爆場所尤其適用，并經國家儀器儀表防爆安全監督檢驗站測試合格，防爆合格證號：CEO11130.二、結構特點 1、電纜填料函（以下簡稱填料函）是一種高技術、高品質的防爆附件。 2、填料函裝在電纜端口與防爆電器設備的連接處，起引入鎧裝電纜固定位置達到密封，**用，確保生產場所的安全。 3、填料函具有結構安全可靠
，安裝簡便，防護等級高等優點
。 4
、填料函采用銅料精加工而成，連接方式采用公制直螺紋
、NPT螺紋
、錐螺紋連接、結構示意圖見圖2.三
、防爆標志：本產品防爆等級為ExdIIC四
、防護等級：IP56五、使用環境條件 a：環境溫度：—20℃—+60℃b：相對溫度：≤85%（+25℃時）c：海拔高度不大于2000m六
、型號含義：如圖七
、安裝與使用填料函的安裝步驟：A、根據配電箱接線所需
，剝?nèi)ミm當長度的電纜外護套
，露出金屬鎧裝皮。B、留取長度“L”的鎧裝皮切除多余部分
。參見圖1
；C、將按要求剝好的電纜依次穿過零件6和5中
，期中零件6中配上密封圈
。套在電纜的護套上。參見圖2
；注：1為底座2為填料襯套3為錐體4為緊圈5為填料函體6為螺母D
、金屬鎧裝皮部分穿過零件4，并將電纜芯線依次穿過零件3和2中
。E
、將配套的DMT—J2,兩種電纜填料原料混合調成所需的填料，并按圖3所示將填料加到電纜的導電芯之間的間隙中及芯線周圍
。使其尺寸接近于零件2第徑
，同時零件3的空腔中也加入填料。F
、將零件3的錐件插入到鎧裝皮內
，并將零件2套到零件3上。G
、將零件1擰在配電箱的入口孔上
。將裝好零件2—6的電纜穿進零件1中。然后將零件5擰在零件1上
。這樣使零件4壓在金屬鎧裝皮和零件3的錘體上
，零件2套在零件3上。H
、將零件6擰緊在零件5上
。使零件6中的密封圈緊固在電纜外護套上。I
、填料函安裝完畢后應保證填料套內充滿填料
，無氣泡等現象，以免影響另外性能
。八
、安裝使用時注意事項1、穿線操作時應注意：不要損傷電線的覆蓋層
；2
、填料前就將電纜擦凈，填凈后將零件上多余填料擦凈
；3
、填料函所適用電纜見表
；4、填料函不能單獨使用
，必須與相關的防爆產品配合使用
，并進行補充檢驗認可；5
、客戶選用填料函時
。應注意配套的防爆電氣設備**工作溫度不得超過85℃九、填料要求1
、安裝溫度為—10℃—+60℃2
、填料低溫等級為—40℃—+120℃3、填料基本固化時間為1—2小時
